机械式三辊对称卷板机结构形式为三辊对称式，上辊在两下辊中央对称位置通过锥齿轮传动作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲，产生性的塑性变形，卷制成所需要的园筒、锥筒或它们的一部分。机械式三辊卷板机缺点是板材端部需借助其它设备进行预弯。

技术参数

机械式三辊对称卷板机结构说明

1. 工作部分

   工作部分由上辊装置、下辊装置、上辊压下装置、平衡装置、翻倒部分、机架及底座等组成；
   1)上辊装置 上辊装置由上辊、轴承座、SF-2复合轴承等组成。材质45＃钢；
   2)下辊装置(45#) 下辊装置由下辊、下辊输入齿轮、SF-2复合轴承等组成。材质45＃钢；
   3)上辊压下装置 上辊压下装置由电机、减速机、蜗轮蜗杆机构、丝杆螺母升降机构等组成；
   4)平衡装置 平衡装置由支座、螺杆、调节螺母等组成；
   5)翻倒部分 翻倒部分由倒框、手柄、转销等组成；
   6)机架及底座 机架为焊接件，底座为焊接件，退火去应力处理。

2. 主传动部分

   主传动部分由主电机、主减速机、联轴接、输出齿轮等组成。

3. 电控部分

   电控部分由控制柜、行程控制装置等组成。

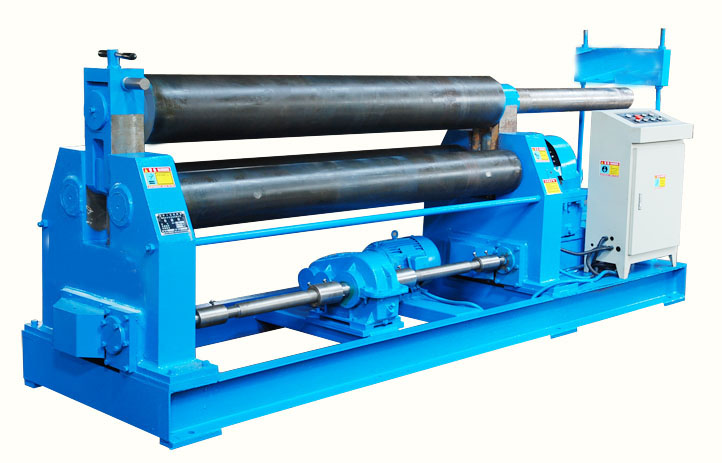

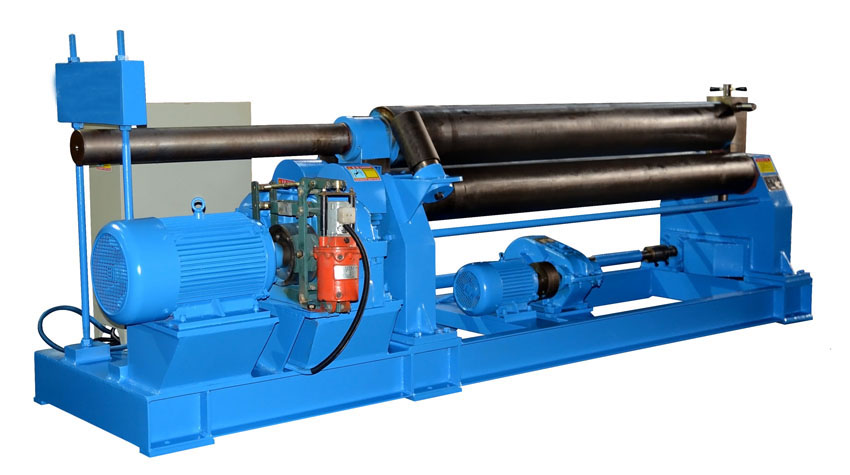

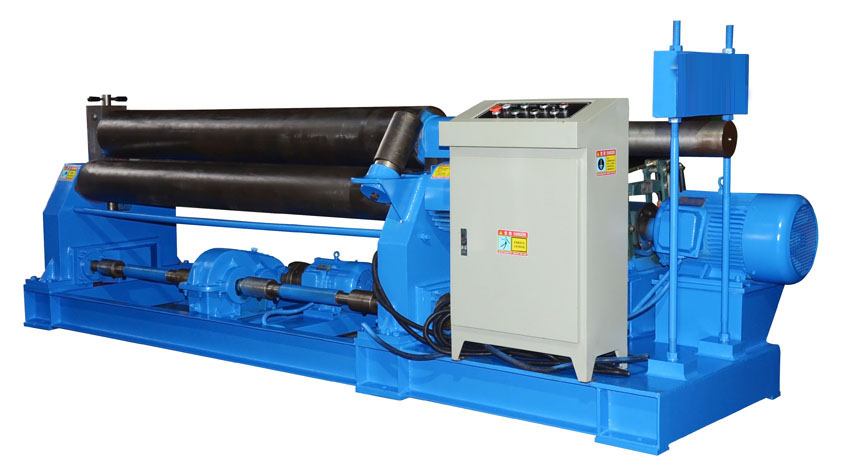

机械式三辊对称卷板机图片
