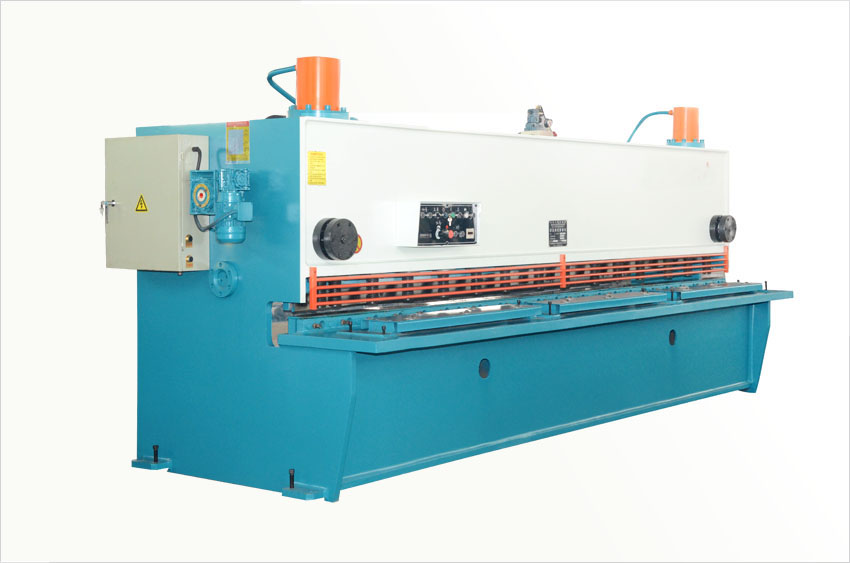

QC11Y型液压闸式剪板机

QC11Y型液压剪板机主要具有如下特点

全钢焊接结构，综合消除内应力，有很好的钢性与稳定性；
采用先进的集成式液压系统，可靠性好；
采用三点支撑滚动导轨，消除支撑间隙，提高剪切质量；
矩形刀片，四刃口均可使用，使用寿命长，大大节省刀具刃磨时间及费用；
剪切角可调，减少板料扭曲变形；
刀片间隙由电动调整、数字或指针显示，迅速，准确，方便；
上刀架采用内倾结构，便于落料，并能提高工件的精度；
滚动托料球,减少板料划伤，并可减少送料时的阻力；
球形滚珠托料台，方便用户剪切喂料；
设有电动后挡料，手动微调，数字显示位置数字显示；
液压系统采用皮囊式蓄能器作为辅助能源，同时吸收压力冲击，机床运行平稳，剪切安静、顺畅；
采用了串联式油缸同步系统，机床受力均匀，通过调节串联油缸油量，可以很方便地调节剪切角，以适应不同剪切板厚的需要。

技术参数（zui大剪切板厚数据基于标准Q235，不锈钢相应的除1.5，铝板相应的乘1.5

规格型号	可板厚 (毫米)	可剪板宽 (毫米)	剪切角 (度)	行程次数 (次/分)	后档行程 (毫米)	电机功率 (千瓦)
QC11Y-6×2500	6	2500	0.5~1°30	16~35	20-600	7.5
QC11Y-6×3200	6	3200	0.5~1°30	14~35	20-600	7.5
QC11Y-6×4000	6	4000	0.5~1°30	10~30	20-600	7.5
QC11Y-6×5000	6	5000	0.5~1°30	10~30	20-800	11
QC11Y-6×6000	6	6000	0.5~1°30	8~25	20-800	11
QC11Y-8×2500	8	2500	0.5~2°	14~30	20-600	11
QC11Y-8×3200	8	3200	0.5~2°	12~30	20-600	11
QC11Y-8×4000	8	4000	0.5~2°	10~25	20-600	11
QC11Y-8×5000	8	5000	0.5~2°	10~25	20-600	15
QC11Y-8×6000	8	6000	0.5~2°	8~20	20-800	15
QC11Y-10×2500	10	2500	0.5~2°	12~28	20-600	15
QC11Y-10×3200	10	3200	0.5~2°	10~20	20-600	15
QC11Y-10×4000	10	4000	0.5~2°	8~20	20-600	15
QC11Y-10×6000	10	6000	0.5~2°	6~16	20-800	18.5
QC11Y-12×2500	12	2500	0.5~2°	12~25	20-800	18.5
QC11Y-12×3200	12	3200	0.5~2°	12~25	20-800	18.5
QC11Y-12×4000	12	4000	0.5~2°	8~20	20-800	22
QC11Y-12×6000	12	6000	0.5~2°	6~20	20-1000	22
QC11Y-16×2500	16	2500	0.5~2°30	12~20	20-800	18.5
QC11Y-16×3200	16	3200	0.5~2°30	12~20	20-800	18.5
QC11Y-16×4000	16	4000	0.5~2°30	8~15	20-800	22
QC11Y-16×5000	16	5000	0.5~2°30	8~15	20-1000	30
QC11Y-16×6000	16	6000	0.5~2°30	6~15	20-1000	37
QC11Y-20×2500	20	2500	0.5~3°	4~20	20-800	22
QC11Y-20×3200	20	3200	0.5~3°	4~20	20-800	30
QC11Y-20×4000	20	4000	0.5~3°	4~15	20-800	30
QC11Y-20×5000	20	5000	0.5~3°	3~15	20-1000	37
QC11Y-20×6000	20	6000	0.5~3°	4~15	20-1000	37
QC11Y-25×2500	25	2500	0.5~3°	4~15	20-800	30
QC11Y-25×3200	25	3200	0.5~3°	4~15	20-800	37
QC11Y-25×4000	25	4000	0.5~3°	4~12	20-1000	37
QC11Y-25×6000	25	6000	0.5~3°	4~12	20-1000	55
QC11Y-32×2500	32	2500	0.5~4°	4~12	20-800	45
QC11Y-32×3200	32	3200	0.5~4°	4~12	20-1000	55
QC11Y-40×2500	40	2500	0.5~4°	3~10	20-1000	55
QC11Y-40×3200	40	3200	0.5~4°	3~10	20-1000	55
