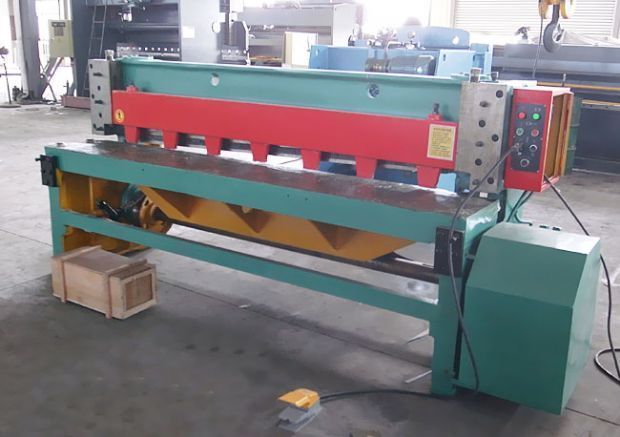

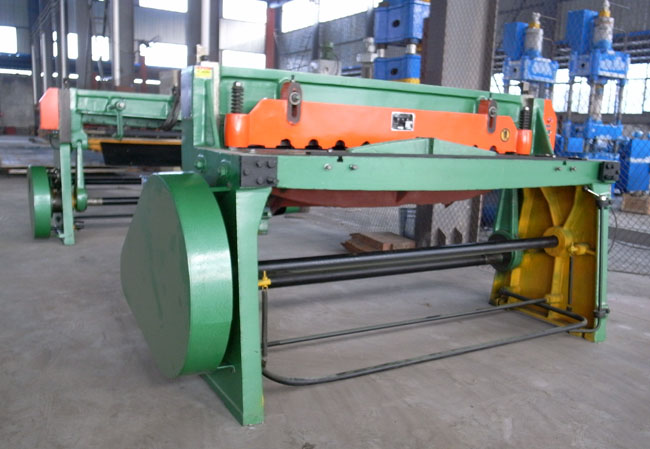

QC11Y机械剪板机
Q11系列剪板机采用底传动形式，结构简单，操作灵活可靠，维护保养便利。
本机床适用于板金加工厂、电机、电器、汽车制造及其它一切薄板加工车间，由于机床上装有定长后档料装置，适应大批量剪切，提高劳动效率。

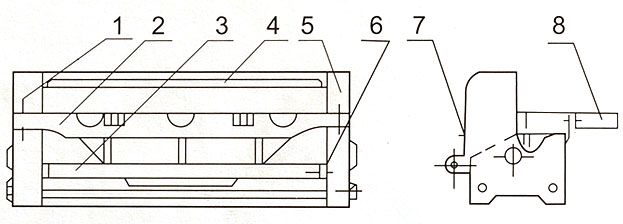

机床结构
机体部分均为铸造铁件，有：
- 左立柱；
- 工作台；
- 前横梁；
- 后横梁；
- 右立柱；
- 拉紧螺杆；
- 落料板
- 托料架用螺钉连接成一整体，构成框架式机体结构。
-
-
Q11系列机械剪板机技术参数规格型号可剪板厚
mm可剪板宽
mm剪切角
(°)行程次数
分/min后档料范围
mm电机功率
kwQ11Y3×1200312001°30’203502.2Q11Y3×1300313001°30’203502.2Q11Y3×1500315001°30’203502.2Q11Y4×2000420001°30’205004Q11Y4×2500425001°30’205005.5Q11Y6.3×20006.320002°205007.5Q11Y6×2500625002°205007.5Q11Y8×2500825002°30’2070011Q11Y13×25001325003°2070016Q11Y16×25001625003°1870022Q11Y20×25002025003°2075022 -
